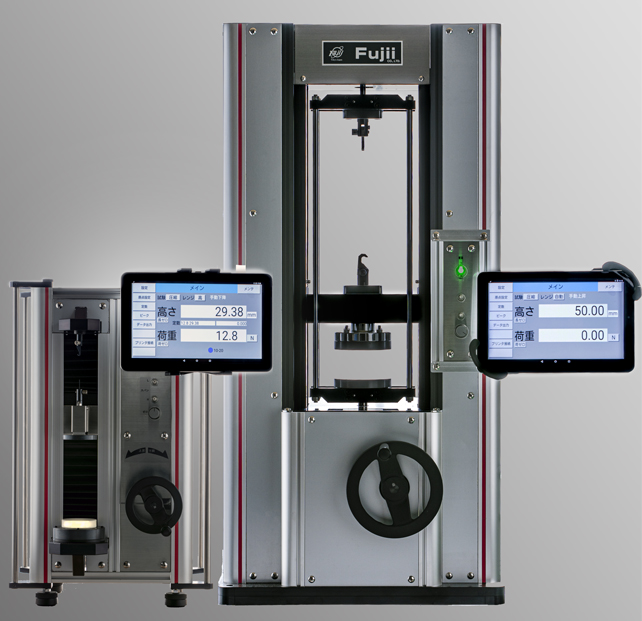

手動ばね試験機
バネ制作現場では、アナログ試験機が手放せない理由として
自動バネ試験機にひけをとらない使い勝手の良さがあります。

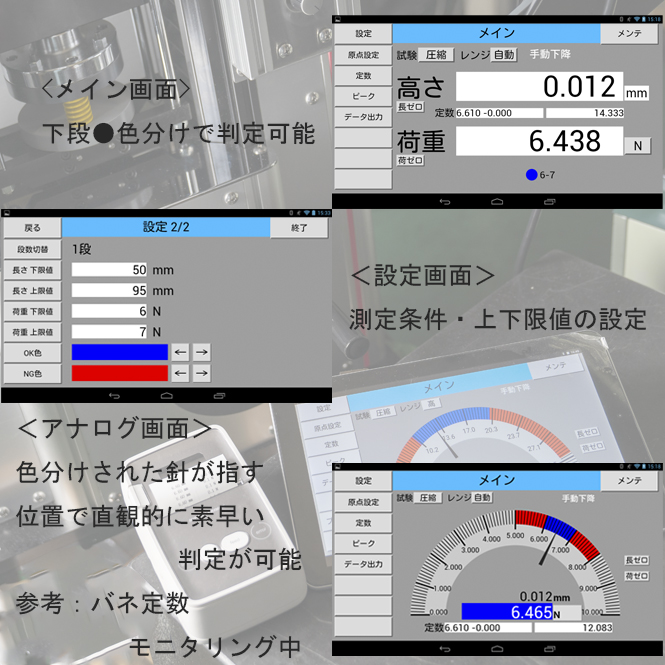

Androidタブレットを使用し、アナログ風指示計を実現した次世代ばね試験機の誕生です。
| 仕様Spec 型式Models |
FTB-M1 | FTB-M2 | FTB-M5 | FTB-M10 |
|---|---|---|---|---|
| 負荷能力 Capacity |
10N | 20N | 50N | 100N |
| 最小荷重表示 （2段オートレンジ） Min. reading of load |
0.0001N | 0.0001N | 0.001N | 0.001N |
| 最大測定 長さ・高さ 表示 Max.length of measurement |
180.00ｍｍ | |||
| 最小測定 長さ・高さ 表示 Min. reading of length and height |
0.01mm（オプション0.001mm) | |||
| 圧縮板直径 Dia. of compression mount |
φ30mm | φ60mm | ||
| 手動送り Feed Ratio |
約 2mm/rev. | |||
| 機械寸法 Machine dimensions |
570(H)×360(W)×350(D)mm | |||
| 機械重量 Machine weight |
約35Kg(Approx.) | |||
| 電源 Power sorce |
AC100Ｖ (50/60Hz) | |||
| 仕様Spec 型式Models |
FTB-M20 | FTB-M50 | FTB-M100 | FTB-M200 |
|---|---|---|---|---|
| 負荷能力 Capacity |
200N | 500N | 1000N | 2000N |
| 最小荷重表示 （2段オートレンジ） Min. reading of load |
0.001N | 0.01N | ||
| 最大測定 長さ・高さ 表示 Max.length of measurement |
230.00ｍｍ | |||
| 最小測定 長さ・高さ 表示 Min. reading of length and height |
0.01mm（オプション0.001mm) | |||
| 圧縮板直径 Dia. of compression mount |
φ100mm | |||
| 手動送り Feed Ratio |
約 2.5mm/rev. | |||
| 機械寸法 Machine dimensions |
1010(H)×480(W)×550(D)mm | |||
| 機械重量 Machine weight |
約85Kg(Approx.) | |||
| 電源 Power sorce |
AC100Ｖ (50/60Hz) | |||
※「Android」、「Google Inc.」の商標または登録商標です。
※外観および仕様は、改良のため予告なく変更することがあります。
