FMD　材料試験機・測定機器｜フジイ

材料試験機

●全機種JIS B 7721「引張試験機・圧縮試験機--」の０．５級（最高等級）に相当。
●ベースからフレームまで旧モデルからの新設計により、高剛性を実現。それにより荷重負荷時の長さ・高さ精度向上。
●すべて自社開発によるA/D基板とマザーボードとCPUプログラムにより、分解能の向上・高精度化、並びに32ビットCPUによる自動試験の高速化を実現。また、自社開発ゆえアフターフォローも万全。
●ディスプレイは、導入性の良いタッチパネル採用し、視認性良く長寿命(LEDバックライト付き TFT LCD）。またフレキシブルアーム（ディスプレイの首振り）採用により、どの立ち位置でもタッチパネルの操作及び視認性を考慮。
●全画面言語切替可能（日本語-ENGLISH）。
●高速印字プリンタにより、印字を必要とする自動試験が大幅に時間短縮。また良品のみ不良品のみの印字。
●旧モデルによる（高・中・低）速度という概念をなくし、新たにアナログジョイスティックによる無段変速送りを実現。
●送りハンドルの組み合わせにより、0.001mm単位での繊細な送り操作が、快適かつ容易な操作性を補助。
●パソコン（電卓）用キーボードタイプのテンキー採用により、電卓感覚で親しみやすく設定数値のすばやい入力が可能。
●オプションでパソコンとの連携が可能。
●自動試験では、ピークホールド　インチング測定。またＦＭＤシリーズのために開発されたＰＣ用プログラムとの接続で、データ記録、荷重－変位／応力－変位グラフ、試験条件登録。
●自動試験条件記憶機能「メモリー機能」。
●単位切替可能（mm・inch　--　N・kgf・gf・ld）。
＜オプション＞
●各種測定治具や恒温装置取付など、ご要望にあわせ作成。
●安全対策に自動開閉式安全カバー及び安全用エリアセンサー。

※圧縮試験はFCP型の外観で材料試験機の機能となります。
※圧縮・引張試験機は、お客様のご要望にあわせての仕様となります。

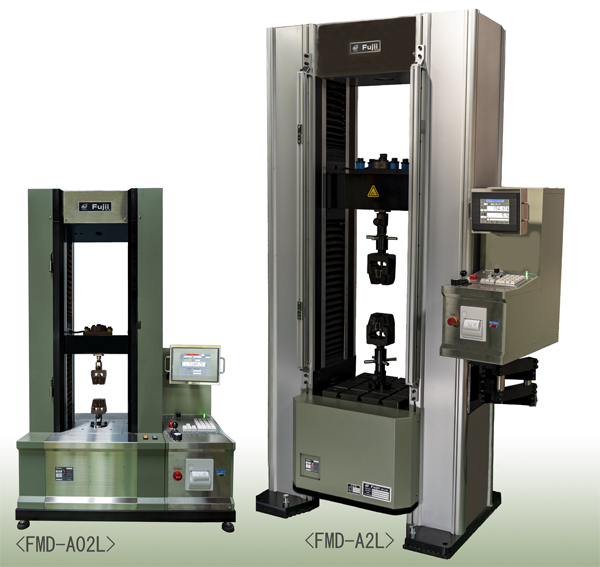

卓上型引張材料試験機

仕様Spec 型式Models	FMD-A01L	FMD-A02L	FMD-A05L	FMD-A1L
負荷能力 Capacity	1000N	2000N	5000N	10000N
最小荷重表示　（2段オートレンジ） Min. reading of load	0.01N		0.1N
最大測定　長さ・高さ表示（標準チャック使用時） Max.length of measurement	350mm		300mm
最小測定　長さ・高さ表示 Min. reading of length and height	0.01mm`（オプション0.001mm)`
試験速度 Test　Speed	0.1～100㎜/min
送り速度 Crosshead　Speed	Max.1000㎜/min
有効試験幅 Crosshead－Table 　Clearance	260mm			320㎜
標準チャック・サイズつかみ能力 Specifications Setting	クサビチャック			定位置クサビチャック
標準チャック・サイズつかみ能力 Specifications Setting	平20×35㎜ 0-5㎜		平45×45㎜ 0-7㎜	平25×45㎜ 0-7㎜
ベースプレート	200×200　25-M8 ピッチ30			230×230　25-M10 ピッチ30
機械寸法 Machine dimensions	1310(H)×800(W)×510(D)mm			1360(H)×900(W)×540(D)mm
機械重量 Machine weithｔ	`約250Kg`			`約350Kg`
電源 Power sorce	AC100Ｖ (50/60Hz)			三相AC200V
最大消費電力 Power Rating	400VA			750VA

床置型引張材料試験機

仕様Spec 型式Models	FMD-A1L	FMD-A2L	FMD-A5L	FMD-A10L
負荷能力 Capacity	10000N	20000N	50.00kN	100.00kN
最小荷重表示　（2段オートレンジ） Min. reading of load	0.1N		0.001kN
最大測定　長さ・高さ表示（標準チャック使用時） Max.length of measurement	350mm		300mm
最小測定　長さ・高さ表示 Min. reading of length and height	0.01mm`（オプション0.001mm)`
試験速度 Test　Speed	0.1～100㎜/min
送り速度 Crosshead　Speed	Max.1000㎜/min
有効試験幅 Crosshead－Table 　Clearance	460mm		560mm	640㎜
標準チャック・サイズつかみ能力 Specifications Setting	定位置クサビチャック
標準チャック・サイズつかみ能力 Specifications Setting	平25×50㎜ 0-8㎜	平40×50㎜ 0-9㎜	平50×60㎜ 0-10㎜	平50×60㎜ 0-10㎜
ベースプレート	360×360　M12T溝ピッチ100		460×460　M12T溝ピッチ100	500 X 500 M16 T溝ピッチ100
機械寸法 Machine dimensions	2045(H)×940(W)×600(D)mm		2400(H)×1160(W)×720(D)mm	2800(H)×1480(W)×950(D)mm
機械重量 Machine weithｔ	`約900Kg`		`約1500Kg`	`約2600Kg`
制御部寸法 Machine dimensions	`670(H)×250(W)×500(D)m`
電源 Power sorce	三相AC200V
最大消費電力 Power Rating	600VA		750VA	1500VA

※外観および仕様は、改良のため予告なく変更することがあります。
